OSBDM是FREESCALE网站上的开源项目，它有很多版本基于不同的单片机，为了打造HCS08的开发环境，我参考了JB16版本的USBDM(官方项目地址) 并作了简化，简化主要解决了两个问题，其一是未使用不好采购的器件，其二删除了不使用的功能使电路制作更简单。 从这个项目页面我们可以下载一下几个文件：
1. Installation_2_0_0.zip
2. Source_2_0_0.zip
3. PCB_2_0_0.zip

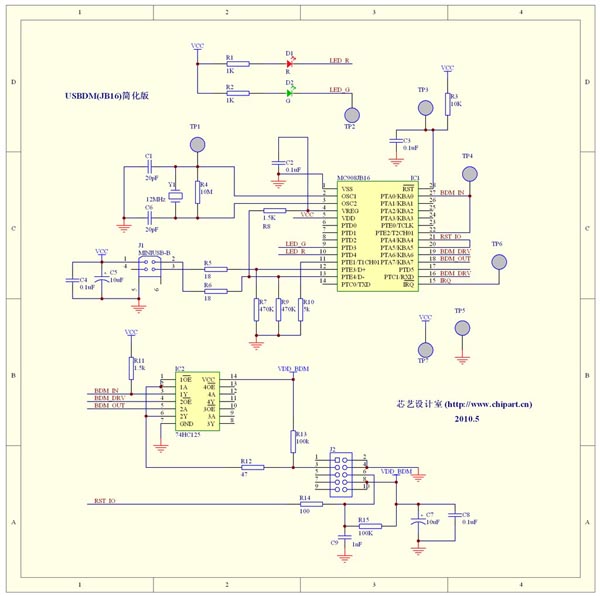

如果仅仅是为了制作BDM而不是去研究它下载第一个文件即可。将第一个文件Installation_2_0_0.zip解压得到的文件夹中找到USBDM_Flash_Images\USBDM_JB16_SOIC28[USB_Stick].pdf,对其简化后得到下面的原理图
图1-简化版USBDM原理图（点击图片放大):

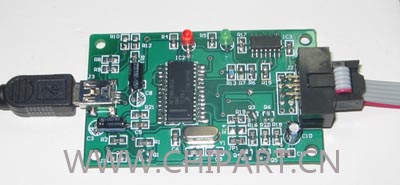

下一步就是照着原理图制作硬件了,以下是我制作好的USBDM实物图
图2-USBDM实物图:
有了硬件，接着就是给这个JB16编程，将USBDM的固件写入到里边，在此之前我们需要简单了解一下MC908JB16这款单片机，以及对它进行编程的方法。
MC908JB16是HC08系列单片机的一个成员，它可以象其他HC08单片机一样使用MON接口编程和调试，但是MON接口引出的线较多，对于在板上编程并不是很合适，另一个对JB16编程的方法就是它人ICP功能，ICP功能类似于AVR单片机的BOOTLOADER,是靠提前写入的用户程序完成的，在JB16出厂时在JB16里默认写入了一个ICP程序，这个程序可通过USB接口对单片机自身进行编程，关于这个程序详情请参考FREESCALE的文档AN2399。
当一个空的JB16用USB连接到计算机时（注意USB两个线分别用470K电阻下拉）ICP程序启动并在计算机上提示安装ICP功能相应的USB驱动程序，这个驱动在Installation_2_0_0\Freescale ICP Files目录下，安装完成后的提示如下图
图3-ICP驱动程序安装完成图:
安装完成驱动后就可以用Installation_2_0_0\Freescale ICP Files目录下的程序USBICP.exe对JB16下载程序了，将Installation_2_0_0\USBDM_Flash_Images目录下的USBDM_JB16.s19文件用USBICP写入到单片机。 在USBICP打开时需要选择MCU配置文件，此时选择Initial_Programming_MassErase.imp即可，如下图
图4-ICP配置文件选择:
要注意的是写入的过程万无一失，否则我们会遇到很大的麻烦，因为新写入的内容会冲掉原有的ICP程序，另外USBDM程序内也集成了兼容（USB驱动一样）的ICP程序，所以只要写入成功，我们仍然可以通过复位时拉低PTA0引脚的方法再次进入ICP程序，但这个对于我们似乎毫无用处。
图5-ICP驱动程序安装完成后的设备管理器列表:
USBDM固件写入后断开USB，从J2提供BDM电源（如连接目标板）再次连接USB线，这次会提示安装BDM对应得USB驱动程序，从Installation_2_0_0\USB_Driver安装驱动程序后设备管理器列表如下
图6-USBDM驱动程序:
最后的一步就是将 Installation_2_0_0\Release DLLs目录下的OpenSourceBDM.dll复制到CodeWarrior安装目录下的prog\gdi目录内，至此一个简单实用的BDM调试工具在CodeWarrior下可以使用了。
|
|
